ANILLOS PALL

PROBADA EFICIENCIA EN PROCESOS QUÍMICOS

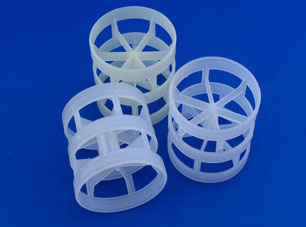

El anillo Pall, es un cilindro con paredes ranuradas y lenguas o costillas internas, siendo el
diámetro y la altura del anillo iguales. Los anillos son fabricados en Polipropileno (PP) y
una gran variedad de metales (AISI 304, AISI 304 L, AISI 316, AISI 316 L, SAE 1010,
Aluminio, Cobre, etc.); y están disponibles en las siguientes medidas standard: Plásticos
5/8”,1”,1½”,2”y 3” ; Metálicos 1”, 1½”, 2” y 3½”.
Los anillos Pall tienen la forma aproximada de los
anillos Raschig, excepto que las paredes han sido
abiertas y se han adicionado superficies interiores
y deflectores. Estos cambios eliminan los
defectos que en los anillos Raschig impiden
performances satisfactorias, en el relleno de
columnas de gran diámetro.
Cuando los anillos Raschig son vaciados al azar
dentro de una columna, la mayoría de ellos se
ubicará de tal manera que sus ejes geométricos
estarán a diferentes ángulos respecto del eje de
la torre. Las corrientes de los fluidos en la cama
de relleno, son desviadas por las paredes sólidas
de los anillos, y el flujo líquido -o gaseoso- debe
entonces correr alrededor de los anillos. Esto
significa que:
a) La superficie interior de los anillos es en su
mayor parte ineficaz para transferencia de
masa.
b) La canalización del líquido y gas resulta en áreas desperdiciadas, que están secas ó
parcialmente mojadas (áreas en donde el contacto entre fases no puede ocurrir).
El diseño de pared abierta del Anillo Pall, mantiene la distribución inicial y permite a
ambas áreas, interior y exterior del anillo, ser activas en el proceso de contacto.
Además, el llenado de la torre es realizado rápidamente por vaciado en seco. Puesto que
no hay peligro de roturas, no deben tomarse precauciones especiales.
CAPACIDAD:
El espacio libre disponible incrementado de los Anillos Pall, resulta en mejoramientos
asombrosos de la capacidad.
Cuando son comparados con los Anillos Raschig, la capacidad de los Anillos Pall muestra
un incremento de por lo menos el 80%, y cuando son comparados con cualquier relleno
del tipo de “montura”, la capacidad de los Anillos Pall es hasta por lo menos del 40%.
