Тарелки для переноса массы фирмы RVT Process Equipment (Раушерт).
Ситчатые тарелки. Подвижные и стационарные клапанные тарелки. Колпачковые тарелки.
Термопластичные тарелки. Тарелки, изготовленные на заказ.
Мы предлагаем Вашему вниманию:
- Разработку проектов, проверку и оптимизацию тарелок для переноса массы;
- Проведение модельных испытаний;
- Проектирование подающих и отводящих устройств.
Мы организуем поставку тарелок для переноса массы:
- Ситчатых тарелок;
- Подвижных клапанных тарелок;
- Стационарных клапанных тарелок;
- Колпачковых тарелок;
… и специальных тарелок:
- Тарелок каскадного типа;
- Тарелок туннельного типа;
- Дек/обойных тарелок;
- Двухпоточных тарелок;
- Тарелок картриджного типа.
|
| |
Установка.
Четко следуя вашим требованиям, мы произведем установку тарелок на вашем заводе или на заводе производителя колонны.
Материалы.
Тарелки изготавливаются из следующих материалов: углеродистая сталь, нержавеющая сталь, сплав Хастелой, никель и титан.
За исключением клапанных тарелок, Компания «РВТ Процесс Эквипмент» (RVT Process Equipment) может осуществлять поставку тарелок из следующих термопластичных материалов: PPH, Полиэтилена, Поливинилхлорида, PVC-C, Политетрафторэтилена.
Рабочий персонал Компании имеет все сертификаты необходимые для осуществления работ со всеми металлическими и термопластичными материалами. Техническая поддержка При необходимости мы можем организовать поставку запасных частей в сжатые сроки.
|
Ситчатые и двухпоточные тарелки.
Экономические решения.
| |
Ситчатые тарелки.
Ситчатые тарелки являются наиболее выгодными в экономическом плане для переноса массы. В сравнении с клапанными тарелками они имеют пониженный рабочий диапазон.
Двухпоточные тарелки.
Двухпоточные тарелки являются ситчатыми тарелками без сливного устройства. Тарелки данного типа в основном применяются там, где ожидается скопление загрязнителей или полимеризация.
|
Двухпроходная ситчатая тарелка (диаметр 2800 мм)
из углеродистой стали.
|
Однопроходная ситчатая тарелка (диаметр 1600 мм)
из нержавеющей стали.
|
Клапанные тарелки.
Универсальные типы.
| |
Тарелки данного типа могут применяться различным образом.
Устройства отличаются высокой мощностью и скоростью переноса массы также как и широким рабочим диапазоном.
В зависимости от рабочей ситуации можно применять различные типы клапанных тарелок.
|
V1 клапан.
- Хорошо определенная минимальная высота подъема клапана из-за трех интегрированных прокладок;
- Опциональное вращательное защитное устройство;
- Высота подъема регулируется по расходу газа;
- Может применяться в различных целях.
V4 клапан.
- Дизайн как у V1 клапана. Отверстие по типу трубки Вентури на деке тарелки способствует снижению перепадов давления. |
A3 клапан (клапан с клеткой).
A3 клапан состоит из стационарной клетки и движущейся крышки с отверстием.
- Высокая стойкость к износу;
- Применим даже в случае загрязнения технологических средств;
A4 клапан (клапан с клеткой).
Версия клапана A3 с пониженными перепадами давления.
Отверстие по форме трубки Вентури обеспечивает меньшие перепады давления. |
Стационарный клапан SRV.
Стационарный клапан с предварительно определенным открытием.
- Подходит для применения с загрязненными или коррозионными веществами.
|
* Все клапаны могут быть изготовлены из материалов разной толщины.
Клапанная тарелка (диаметр 1600 мм)
из нержавеющей стали с клапанами V1.
|
Клапанная тарелка (диаметр 1600 мм)
из нержавеющей стали с клапанами A3
(клапаны с клетками).
|
Клапанная тарелка (диаметр 1600 мм)
из нержавеющей стали с клапанами SRV.
|
Колпачковые тарелки.
Стандартные.
| |
Колпачковые тарелки.
Стандартная колпачковая тарелка является одобренным устройством с:
- очень большими диапазонами нагружения;
- очень низкими гидравлическими нагрузками;
- очень низкими газовыми нагрузками;
- высоким временем прибывания;
- низкой интенсивностью утечки.
Мы можем предоставить вам колпачковые тарелки разных размеров.
Мы проводим сборку колпачковых тарелок по техническим условиям Заказчика.
Технические средства.
Мы осуществляем поставку всех технических средств и материалов, необходимых для установки тарелок.
|
Колпачковая тарелка (диаметр 1600 мм)
из нержавеющей стали.
|
Технические средства.
|
Термопластичные тарелки.
Кислотостойкое решение.
| |
Следующие типы тарелок доступны в термопластичном исполнении:
- Ситчатые тарелки;
- Двухпоточные тарелки;
- Тарелки туннельного типа.

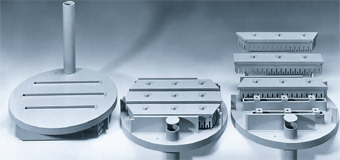

Термопластичные тарелки туннельного типа.
- Применяются для низких гидравлических нагрузок;
- Имеют жидкостное уплотнение;
- Хорошо показали себя в установках для регенерации кислоты.
|
Тарелки туннельного типа (диаметр 1000 мм)
из PVC-C для применения в HCL системе.
|
Тарелки туннельного типа (диаметр 400 мм)
из термостабилизированного полипропилена.
|
Характеристики применения термопластичных материалов.
Материал.
|
Характеристики.
|
Сопротивление к:
|
Верхняя рабочая температура.
|
ПВХ
(Поливинилхлорид)
|
Твердый и неэластичный термопластик, подходит для применения при средних температурах.
|
Щелочи, кислоты, соли, масла, жиры, бензин, алифатические углеводороды.
|
Около +60оС
|
ПЭ
(Полиэтилен)
|
Высокопрочный материал, подходит для применения при низких температурах.
|
Щелочи, кислоты, соли, многие органические растворители (спирты, кетоны, эстеры).
|
Около +60оС
|
ПП
(Полипропилен)
|
Твердость и упругость выше, чем у ПЭ, низкая прочность при низких температурах, более высокая термостойкость, чем у ПЭ.
|
Щелочи, кислоты, солит, многие органические растворители (спирты, кетоны, эстеры).
|
Около +80оС
|
ПВДФ
(Поливинилиденфторид)
|
Термопластик, содержащий фтор, хорошая стойкость к нагреву и охлаждению.
|
Щелочи, кислоты, соли, многие органические растворители (спирты, кетоны, эстеры), азотная кислота, H2O2.
|
Около +120оС
|
ПТФЭ
(Политетрафторэтилен)
|
Отличная термостойкость, сниженный коэффициент упругости, высокая тенденция к деформированию.
|
Практически все химикаты.
|
Около +180оС
|
|
|
